Färdigställd elinstallation med telefoni och datanätverk i Bunkeflo, Bunkeflostrand

En komplett elinstallation med telefoni och datanätverk färdigställdes i Bunkeflo, Bunkeflostrand i samband med uppdatering av installationerna i en friliggande villa. Behovet gällde nya eldragningar, fler uttag, förbättrad fördelning mellan rummen samt ett stabilt nätverk för arbetsrum, vardagsrum och sovrum. Arbetet anpassades till befintliga väggar och tak för att ge en diskret installation med tydlig struktur i central, kanalisation och uttagspunkter.

Så genomfördes elinstallationen med datanätverk i Bunkeflo, Bunkeflostrand

Projektet inleddes med genomgång av befintlig elcentral, tidigare ledningsdragningar och placering av teknikutrymmet där inkommande data och telefoni skulle samlas. Flera äldre uttag satt lågt och låg ojämnt fördelade mellan rummen, samtidigt som nätverksbehovet hade förändrats. Därför drogs nya grupper fram till utvalda delar av huset och kompletterades med separata svagströmsdragningar i egna rör. Förläggningen utfördes dolt där väggar ändå öppnades och i diskreta installationskanaler där ytskikt skulle bevaras.

Anpassning till befintliga väggar och tak

I två rum bestod innerväggarna av äldre regelstomme med begränsat installationsutrymme, vilket gjorde att dragningen fick planeras noggrant mellan reglar och genomföringar. Nya VP-rör i 16 mm lades för kraft och separata rör reserverades för data för att undvika störningar. Taket i hallen gav liten bygghöjd, så ledningarna samlades i en rak sträckning ovan undertaket i stället för att korsas i flera riktningar. Det minskade antalet skarvpunkter och förenklade framtida åtkomst.

Fördelning av kraft, belysning och uttag

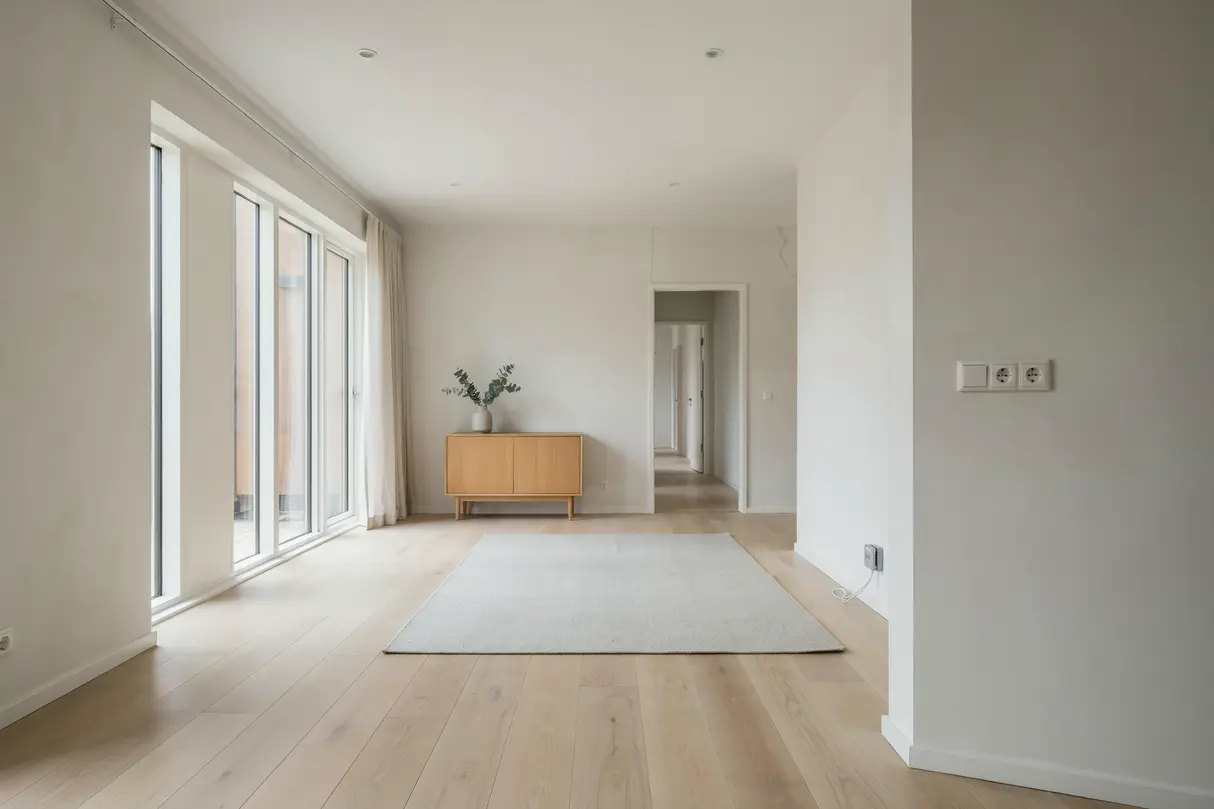

Nya vägguttag placerades där belastningen faktiskt fanns, bland annat vid arbetsplatser, mediamöbel och sängplatser. Totalt monterades 24 jordade uttag och 11 strömställare i nya lägen. I kökets angränsande matdel flyttades två uttag för att frigöra väggyta, och i vardagsrummet delades belastningen upp så att flera enheter kunde anslutas utan skarvsladdar. Befintliga ledningar som inte längre användes kopplades bort och märktes upp i centralen för att installationen skulle bli lättare att överblicka.

Arbete i elcentral och kontroll

Elcentralen kompletterades med nya dvärgbrytare och uppmärkningen uppdaterades rad för rad. Skyddsjordning, isolation och kontinuitet kontrollerades efter färdig installation. Elarbetena utfördes enligt Elsäkerhetsverkets krav och med material anpassat för fast installation i bostadsmiljö. Efter avslutad inkoppling provades samtliga uttag, strömställare och belysningspunkter så att belastning och funktion stämde med ritad fördelning.

Telefoni och datanätverk med samlad struktur

För datanätverket byggdes en samlad lösning med central punkt i ett förrådsutrymme där patchpanel, routerplacering och strömförsörjning kunde hållas ordnade. Cat6-kabel drogs till arbetsrum, vardagsrum, två sovrum och ett extra uttag i hall för framtida behov. Uttagen monterades som dubbla datauttag på flera platser, vilket gav möjlighet att ansluta både dator, tv-box och annan utrustning utan externa splitters. Telefonianslutningen fördes in till samma punkt för att installationen skulle bli sammanhållen.

Dragning, märkning och slutresultat

Samtliga nätverkskablar testades efter terminering och märktes upp i båda ändar för att förenkla framtida ändringar. Där kabel passerade genom träregel användes skydd mot skav och genomföringarna hölls samlade för att inte försvaga väggen i onödan. Resultatet blev en tydligt uppdelad installation där starkström och data låg strukturerat, med bättre täckning mellan rummen och fasta anslutningspunkter på rätt höjd. Slutbilden i huset blev renare eftersom lösa kablar, förgreningsdosor och provisoriska nätverksdragningar kunde tas bort.
